O que é o autocolimador

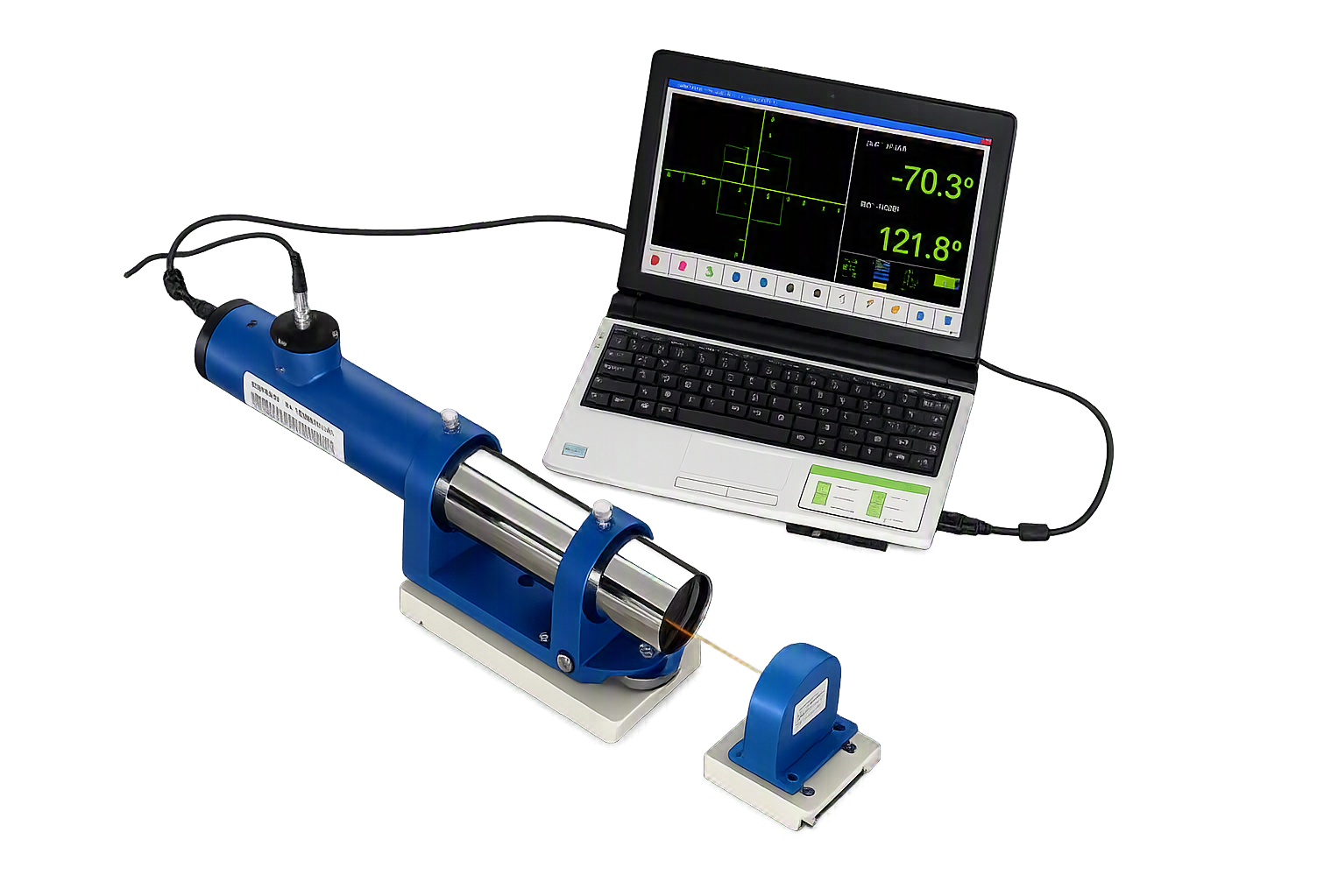

O autocolimador é um instrumento óptico que mede desvio angular sem contato físico. Ele projeta um feixe de luz colimado em direção a um espelho refletor fixado no componente que está sendo avaliado (o eixo, o carro, a mesa). O espelho reflete o feixe de volta ao instrumento, onde um fotodetector localiza o ponto de retorno; qualquer inclinação angular do espelho desloca esse ponto, e é esse deslocamento que o autocolimador converte em ângulo. Nos modelos eletrônicos, essa leitura é 100% digital, sem ocular óptica, com resolução que chega a frações de segundo de arco nos instrumentos eletrônicos de mais alta precisão (1 segundo de arco equivale a aproximadamente 4,85 µm por metro de distância).
Por medir ângulo, e não distância, o autocolimador enxerga um tipo de erro que passa despercebido tanto no teste circular quanto na medição linear: a rotação de um eixo em torno dos outros dois, enquanto ele se desloca ao longo do seu próprio curso.
Na prática, o espelho é fixado na mesa ou no carro, virado na direção do curso, e o autocolimador é alinhado a ele; o eixo então se desloca de forma contínua ou em passos discretos enquanto o instrumento registra o ângulo ponto a ponto. É o mesmo tipo de teste geométrico coberto pela norma ISO 230-1, que avalia a precisão de uma máquina sem carga de corte: retitude, esquadro, paralelismo e desvios angulares de eixos lineares e rotativos.
O que o autocolimador revela
Com o espelho montado no eixo em movimento e o autocolimador registrando o ângulo ao longo de todo o curso, o instrumento permite avaliar:
- Pitch e yaw: a rotação do eixo nos dois planos perpendiculares ao seu próprio deslocamento
- Retitude angular: a retitude do curso calculada por integração do ângulo medido, útil quando o acesso físico não permite outro método
- Esquadro entre eixos e entre superfícies: o ângulo real entre duas direções de movimento ou entre uma face e o plano de referência
- Planicidade e torção de barramentos e mesas: variação angular ponto a ponto sobre uma superfície que deveria ser plana
Esse tipo de erro costuma aparecer na peça como conicidade, afunilamento ou torção: sintomas que não têm relação óbvia com folga ou backlash, e que só o dado angular explica com clareza.
Como esquadro e paralelismo entre guias são medidos
Para comparar duas guias (por exemplo, os dois lados de um barramento ou duas guias paralelas de uma máquina de grande porte), o autocolimador mede primeiro a retitude de uma delas, que serve como referência. Um prisma de 90° é então posicionado no percurso do feixe para desviá-lo exatamente em ângulo reto, permitindo medir a segunda guia usando essa mesma referência óptica. Comparando as duas curvas de retitude, uma girada 90° em relação à outra no caso do esquadro, ou sobreposta diretamente no caso do paralelismo, chega-se ao desvio real entre as guias.
Para eixos rotativos e mesas giratórias, como o eixo usado nos testes de RTCP em máquinas 5 eixos, o autocolimador é combinado com um espelho poligonal fixado no eixo em rotação: cada face do espelho reflete o feixe em um ângulo diferente, e o instrumento registra a incerteza de posicionamento angular do eixo a cada parada. Uma mesa de indexação de precisão permite ainda calibrar o próprio espelho poligonal antes do teste, isolando o erro do eixo do erro do acessório de medição.
O que a medição não faz sozinha
O autocolimador entrega o perfil angular real do eixo, ponto a ponto. Ele não indica, por si só, se a correção deve ser feita por calço mecânico, releitura de nivelamento, ajuste de guia ou compensação de software: isso depende da arquitetura da máquina e de qual desses caminhos o comando (Siemens, Fanuc, Heidenhain, Mitsubishi, Mazatrol, Fidia) realmente permite aplicar. Erro angular grande demais para compensação por software exige intervenção mecânica, não parâmetro.
Como a Volumetric conduz esse diagnóstico
Na Volumetric, a medição com autocolimador é conduzida pela nossa equipe direto na sua máquina, e a leitura bruta é processada pelo VCS (Volumetric Calibration System), nossa ferramenta interna de diagnóstico. A partir dos dados reais do teste, o VCS:
- Reconstrói as curvas de pitch e yaw ao longo do curso do eixo
- Integra o ângulo medido para calcular a retitude equivalente, quando aplicável
- Calcula o esquadro real entre os eixos ou superfícies avaliadas
- Aponta se a correção indicada é mecânica ou está dentro da faixa que a compensação de software do seu comando permite aplicar
O resultado é o diagnóstico da causa angular e o caminho técnico de correção, com uma fonte real por trás de cada cálculo: arquivo de máquina, manual oficial do fabricante ou documentação técnica validada.
Quando vale a pena fazer a medição
A medição com autocolimador costuma ser recomendada:
- Na entrega técnica de uma máquina nova ou após reinstalação em outro local
- Antes de comprar uma máquina usada, sobretudo de grande porte
- Depois de colisão, reforma de barramento, releitura de nível ou retrofit
- Quando peças saem com conicidade, afunilamento ou torção sem causa aparente
- Como parte de manutenção preventiva periódica em máquinas de curso longo, onde o efeito de um pequeno erro angular se amplia com a distância
Erro angular se acumula de forma silenciosa ao longo do curso: quanto maior a distância percorrida pelo eixo, maior o efeito de um desvio que, isoladamente, parece pequeno.
