O que é o nivelamento eletrônico
O nivelamento eletrônico usa um nível eletrônico de alta resolução, muito mais sensível que um nível de bolha comum, para medir, ponto a ponto, a inclinação real dos barramentos e guias que sustentam os eixos da máquina. O instrumento é posicionado em pontos definidos ao longo do barramento, e cada leitura registra o quanto aquele ponto se desvia do plano de referência da máquina.

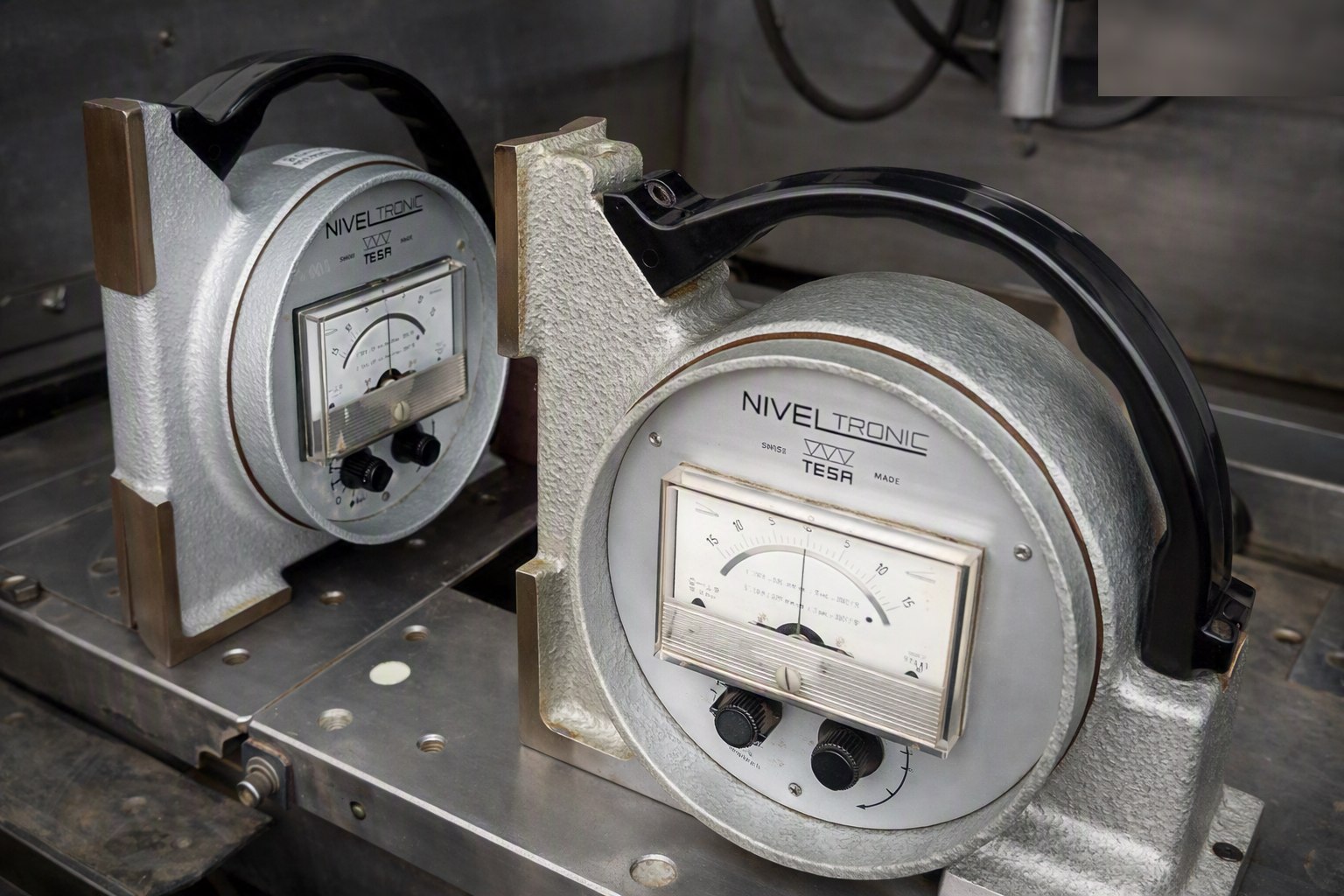

Existem dois formatos principais. O nível de precisão único, como o Niveltronic (Tesa), tem corpo em ferro fundido e ponto zero estável, o que é importante para alinhar peças de grandes dimensões sem o zero "andar" durante a medição. Já o nível diferencial, como o da Mahr, usa dois cabeçotes tipo pêndulo (clinômetros) e um amplificador eletrônico, o que permite comparar dois pontos do barramento diretamente, com a escala já calibrada em segundos de arco.
Especificações dos instrumentos
Números dos próprios fabricantes, para referência técnica:
O resultado é um mapa de nivelamento real da base da máquina: não uma suposição visual de que "está nivelado", mas o valor medido em cada ponto.
Como o zero absoluto é determinado
Um nível eletrônico de alta precisão não depende de um zero mecânico fixo. Ele chega ao zero absoluto por meio de uma medição reversa: o instrumento é posicionado sobre um ponto e faz-se a primeira leitura; em seguida ele é girado 180° exatamente no mesmo local e apoio, e uma segunda leitura é tomada. A média das duas leituras cancela o próprio desvio de zero do instrumento e isola a inclinação real da superfície, independente de qualquer erro de calibração do sensor. É essa técnica, e não a suposição de que o instrumento "já sai zerado", que permite usar o nivelamento eletrônico como referência absoluta, e não apenas como comparação relativa entre dois pontos do barramento.
Por que a geometria da base importa
Os eixos de uma máquina CNC são construídos sobre os barramentos. Se essa base estiver com torção (um ponto mais alto de um lado, mais baixo do outro), essa distorção se propaga para cima em cada movimento dos eixos, mesmo que o comando esteja perfeitamente parametrizado.
É um tipo de erro que um teste de circularidade ou de interferometria, feito isoladamente com a máquina apoiada numa base torta, nem sempre consegue separar claramente da causa real. Por isso o nivelamento costuma ser o primeiro passo, antes dos outros testes, não depois.
O que o nivelamento eletrônico revela
Cada um desses desvios tem uma origem diferente, e o mapa de nivelamento ponto a ponto ajuda a identificar qual apoio específico precisa de ajuste, em vez de nivelar a máquina inteira por tentativa e erro.
O que a medição não faz sozinha
O nivelamento eletrônico mede o desvio. Ele não corrige nada sozinho: a correção é mecânica, feita ajustando os calços ou pés niveladores da máquina, seguindo o procedimento de nivelamento do fabricante. Diferente de um erro de eixo, torção de barramento não se resolve por parâmetro de compensação no comando.
Como a Volumetric conduz esse nivelamento
Na Volumetric, o nivelamento eletrônico é conduzido pela nossa equipe direto na sua máquina, e a leitura bruta é processada pelo VCS (Volumetric Calibration System), nossa ferramenta interna de diagnóstico. A partir dos dados reais da medição, o VCS:
- Reconstrói o mapa de nivelamento ao longo de todo o barramento
- Calcula a torção transversal e longitudinal em cada ponto medido
- Aponta exatamente qual apoio ou calço precisa de ajuste, e em qual direção
- Indica quando o desvio está dentro do que o fabricante da máquina considera aceitável
O resultado é o ponto exato de ajuste mecânico, não uma recomendação genérica de "nivelar a máquina", com uma fonte real por trás de cada valor de referência: manual do fabricante ou documentação técnica validada.
Quando vale a pena fazer o nivelamento
O nivelamento eletrônico costuma ser recomendado:
- Na instalação de uma máquina nova, antes de qualquer outro teste de geometria
- Depois de mudança de local ou reinstalação da máquina
- Quando o piso ou a fundação pode ter assentado de forma irregular com o tempo
- Antes de rodar Ballbar ou interferometria, quando há suspeita de que a base não está nivelada
- Como parte de manutenção preventiva periódica, principalmente em máquinas de grande porte
Uma base fora de nível não aparece sozinha no painel do comando: ela aparece como um erro que os outros testes, isolados, não conseguem explicar.
